Sello de pistón de cilindro hidráulico de servicio pesado HPU

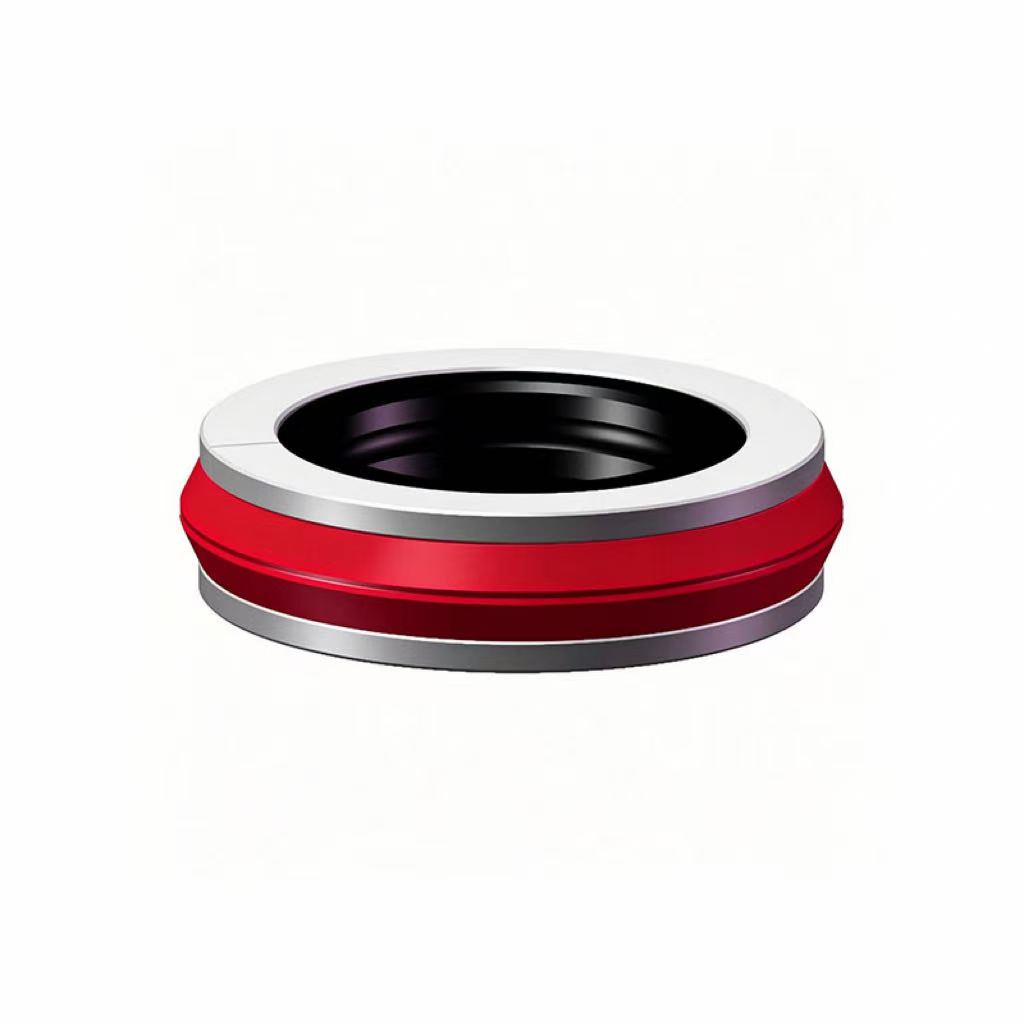

El sello de pistón de cilindro hidráulico de servicio pesado HPU es una solución de sellado de doble efecto que cuenta con un anillo de sellado de poliuretano, un energizador elastomérico y anillos de respaldo. Diseñado para aplicaciones hidráulicas de servicio pesado que requieren excelente resistencia al desgaste, rendimiento antiextrusión y un sellado fiable bajo alta presión.
Número de artículo.:
HPUPedido (cantidad mínima de pedido):
50Pago:
T/TOrigen del producto:
ChinaPuerto marítimo:
ShanghaiDescripción del producto

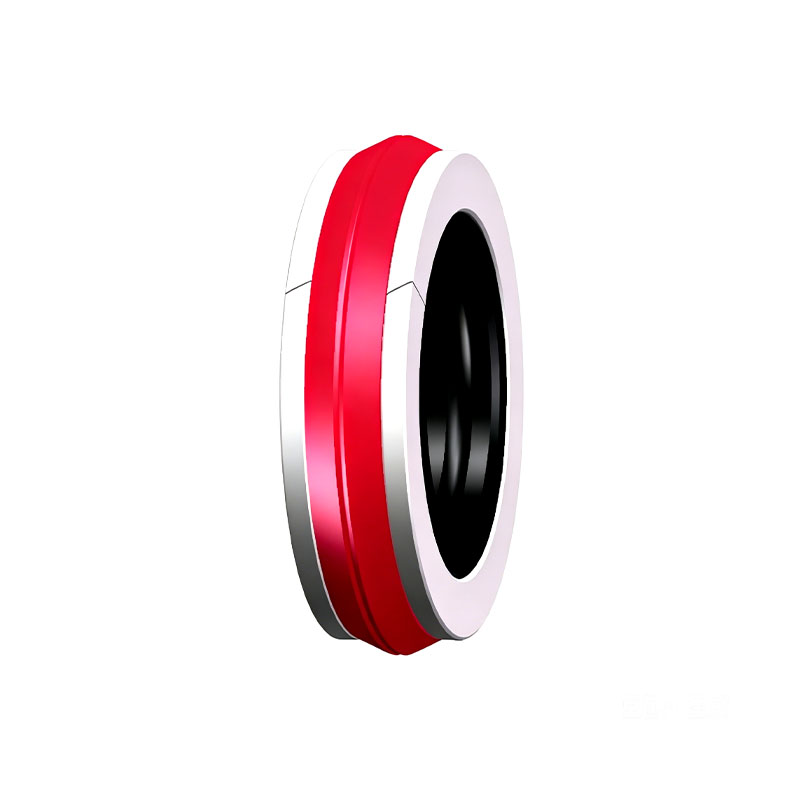

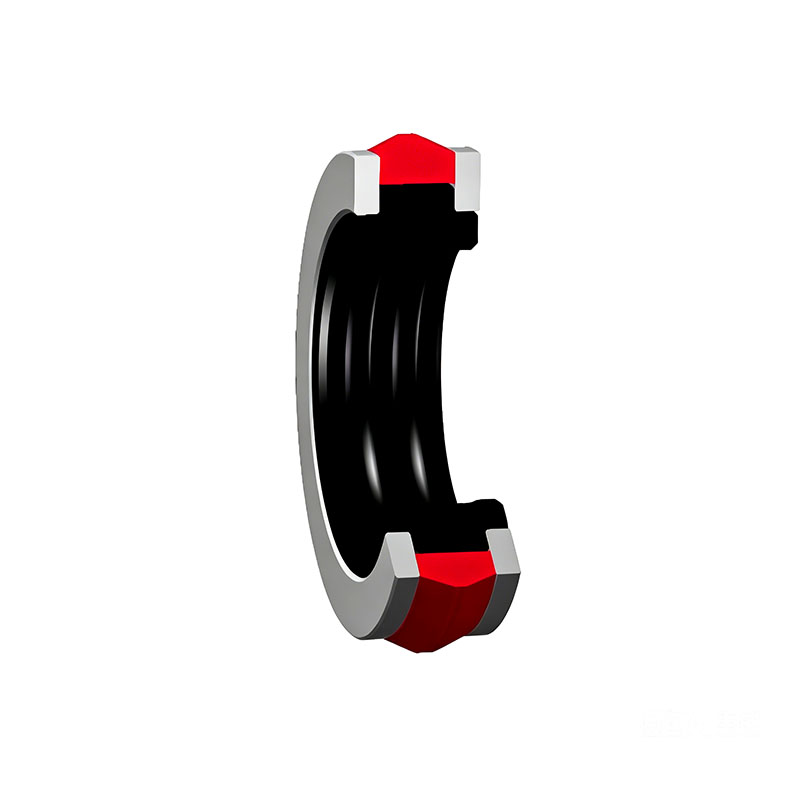

El sello de pistón HPU es un sello de pistón compuesto de doble efecto que consta de un anillo de sellado de poliuretano, un elastómero de caucho y dos anillos de retención. Está diseñado específicamente para el sellado bidireccional de pistones en cilindros hidráulicos de servicio pesado.
El anillo deslizante puede admitir grandes holguras radiales y ofrece un excelente rendimiento de sellado dinámico y estático. Los anillos de retención de poliformaldehído en ambos extremos evitan eficazmente que el sello se extruya bajo impactos de alta presión, garantizando resistencia al desgaste y una larga vida útil.
El elastómero de caucho proporciona una alta presión de contacto, asegurando que el sello mantenga un ajuste hermético contra la pared del cilindro y la superficie del pistón en diversas condiciones de funcionamiento.
Datos técnicos
| Parámetro | Valor |
| Temperatura de funcionamiento | -30°C a +100°C |
| Presión de trabajo | ≤ 50 MPa |
| Velocidad superficial | ≤ 0.5 m/s |
| Material | PU+POM+NBR |
| Tipo de diseño | Sello de pistón de doble efecto |
| Sistema de unidades | Métrico |
Ventajas del producto
El diseño del anillo deslizante de poliuretano se adapta altamente a los cambios en el diámetro interior del cilindro, manteniendo un sellado estable.
Mantiene una fiabilidad de sellado excepcional tanto en condiciones de funcionamiento con movimiento como estacionarias.
Soporta presiones de impacto extremadamente altas y ofrece una excelente resistencia a la extrusión, lo que lo hace adecuado para aplicaciones de servicio pesado.
El material de poliuretano de alta calidad combinado con anillos de retención de poliformaldehído prolonga significativamente la vida útil.
El elastómero de caucho proporciona una alta presión de contacto, asegurando que el sello mantenga siempre un ajuste hermético.

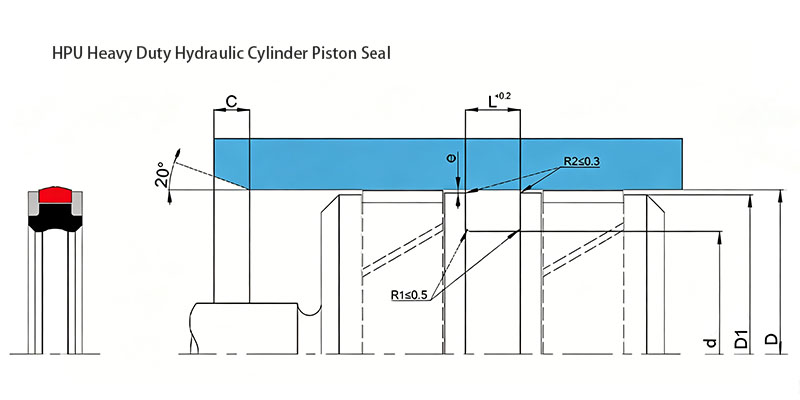

Tabla de parámetros del producto
| Designación | Diámetro del vástago | Diámetro de la ranura del alojamiento | Ancho de la ranura del alojamiento | Elemento de sellado principal |
| [mm] | [mm] | [mm] | ||
| HPU 80X62X22.5 M8002 | 62 | 80 | 22.5 | PU+POM+NBR |
| HPU 90X75X21 M8002 | 75 | 90 | 21 | PU+POM+NBR |
| HPU 100X85X22.5 M8002 | 85 | 100 | 22.5 | PU+POM+NBR |
| HPU 110X95X16 M8002 | 95 | 110 | 16 | PU+POM+NBR |
| HPU 120X105X16 M8002 | 105 | 120 | 16 | PU+POM+NBR |
| HPU 125X110X16 M8002 | 110 | 125 | 16 | PU+POM+NBR |
| HPU 130X115X16 M8002 | 115 | 130 | 16 | PU+POM+NBR |
| HPU 140X123X16 M8002 | 123 | 140 | 16 | PU+POM+NBR |
| HPU 150X133X20 M8002 | 133 | 150 | 20 | PU+POM+NBR |
| HPUA 160X145X16 M8002 | 145 | 160 | 16 | PU+POM+NBR |
| HPU 165X145X20 M8002 | 145 | 165 | 20 | PU+POM+NBR |
| HPU 170X150X20 M8002 | 150 | 170 | 20 | PU+POM+NBR |
| HPUA 180X163X20 M8002 | 163 | 180 | 20 | PU+POM+NBR |
| HPU 190X170X16 M8002 | 170 | 190 | 16 | PU+POM+NBR |
| HPU 200X180X16 M8002 | 180 | 200 | 16 | PU+POM+NBR |
| HPU 210X190X16 M8002 | 190 | 210 | 16 | PU+POM+NBR |
| HPU 220X200X20 M8002 | 200 | 220 | 20 | PU+POM+NBR |
| HPU 230X205X25 M8002 | 205 | 230 | 25 | PU+POM+NBR |
| HPU 240X220X20 M8002 | 220 | 240 | 20 | PU+POM+NBR |
| HPU 250X225X25 M8002 | 225 | 250 | 25 | PU+POM+NBR |
| HPU 260X235X25 M8002 | 235 | 260 | 25 | PU+POM+NBR |
| HPU 270X245X24 M8002 | 245 | 270 | 24 | PU+POM+NBR |
| HPU 280X255X25 M8002 | 255 | 280 | 25 | PU+POM+NBR |
| HPU 290X265X27 M8002 | 265 | 290 | 27 | PU+POM+NBR |
| HPU 300X275X25 M8002 | 275 | 300 | 25 | PU+POM+NBR |
| HPU 305X280X25 M8002 | 280 | 305 | 25 | PU+POM+NBR |
| HPU 310X285X25 M8002 | 285 | 310 | 25 | PU+POM+NBR |
| HPU 320X290X30 M8002 | 290 | 320 | 30 | PU+POM+NBR |
| HPU 330X300X35 M8002 | 300 | 330 | 35 | PU+POM+NBR |
| HPU 345X315X30 M8002 | 315 | 345 | 30 | PU+POM+NBR |
| HPU 350X320X30 M8002 | 320 | 350 | 30 | PU+POM+NBR |
| HPU 360X330X31.5 M8002 | 330 | 360 | 31.5 | PU+POM+NBR |
| HPU 370X340X32 M8002 | 340 | 370 | 32 | PU+POM+NBR |
| Sello de pistón HPU 380X350X32 M8002 | 350 | 380 | 32 | PU+POM+NBR |
| Sello de pistón HPU 400X370X32 M8002 | 370 | 400 | 32 | PU+POM+NBR |
| Sello de pistón HPU 420X390X32 M8002 | 390 | 420 | 32 | PU+POM+NBR |
| Sello de pistón HPU 450X410X32 M8002 | 410 | 450 | 32 | PU+POM+NBR |
| Sello de pistón HPU 480X440X32 M8002 | 440 | 480 | 32 | PU+POM+NBR |
| Sello de pistón HPU 500X470X32 M8002 | 470 | 500 | 32 | PU+POM+NBR |
Sello de pistón HPU
| Código de material | M8002 |
| Velocidad | Hasta 0,5 m/s (1,6 ft/s) |
| Rango de temperatura | -30 °C a +100 °C (–22 a +212 °F) |
| Normas dimensionales | Algunos tamaños se ajustan a alojamientos de sellos de acuerdo con ISO 6195-B:2013. |
| Lista de tamaños | → Métrico |
| Información adicional | → Sello de pistón de doble efecto |
| Los valores máximos de los parámetros de aplicación (p. ej., velocidad, temperatura) no deben aplicarse de forma continua ni simultáneamente. | |
