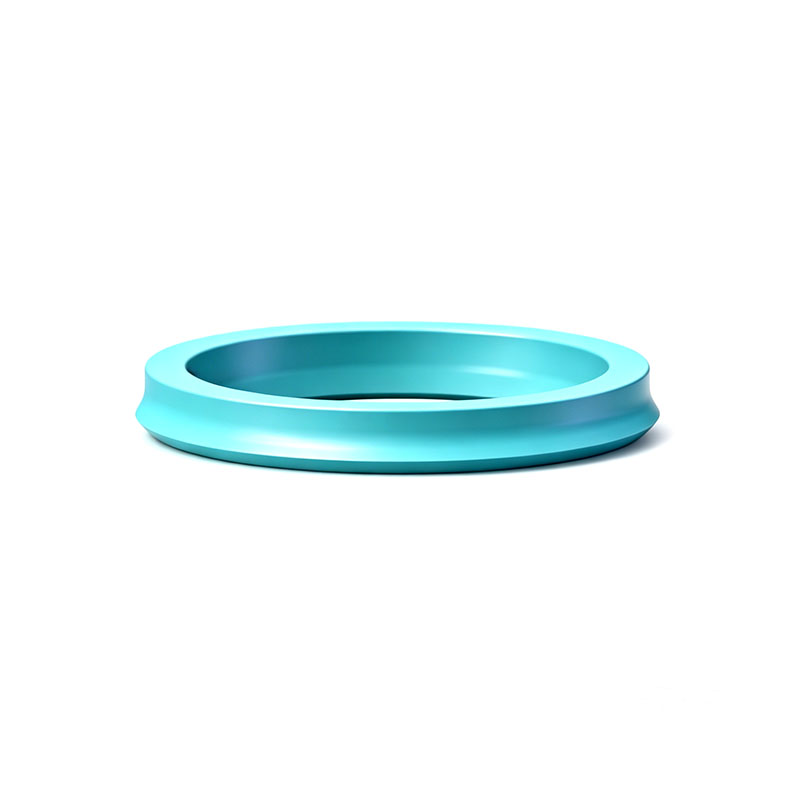

El sello de pistón de simple efecto HPS es una solución de sellado con copa en U de poliuretano para cilindros hidráulicos. Diseñado para ofrecer una excelente resistencia al desgaste, retención de presión y un rendimiento fiable de sellado estático y dinámico en aplicaciones de presión media y baja.
Número de artículo.:
HPSPedido (cantidad mínima de pedido):
50Pago:
T/TOrigen del producto:
ChinaPuerto marítimo:
ShanghaiDescripción del producto

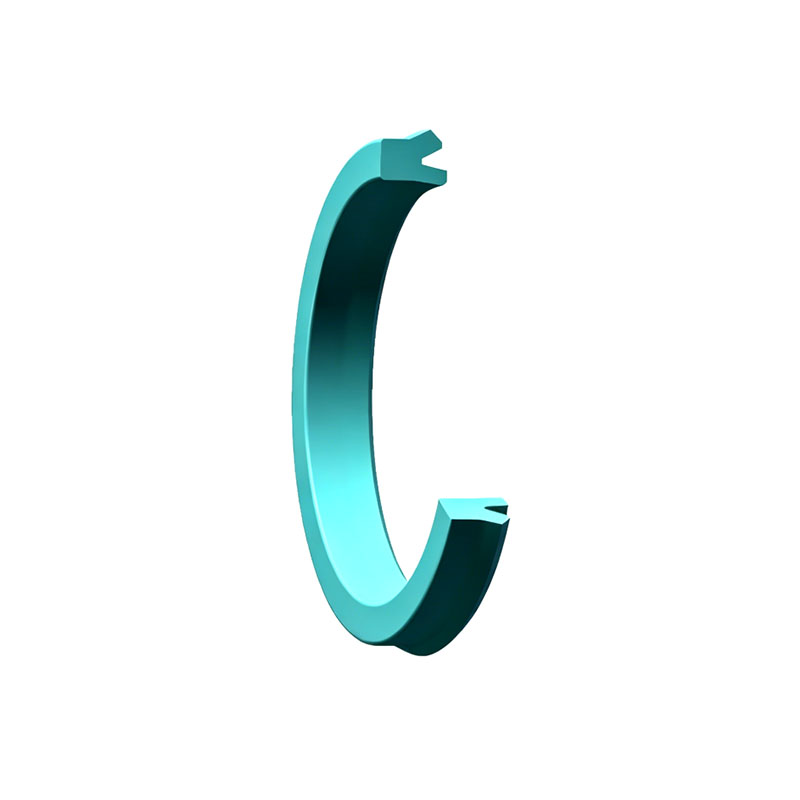

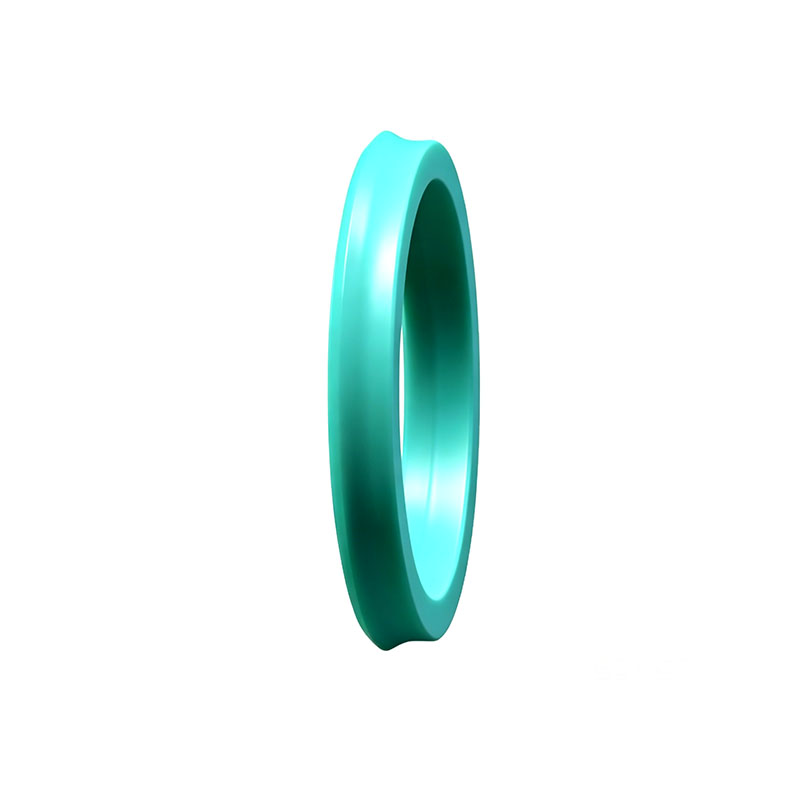

Sello de pistón de simple efecto HPS es una solución de sellado de poliuretano de alto rendimiento diseñada para cilindros hidráulicos que funcionan bajo condiciones de presión media a baja. Con un perfil en forma de U, este Sello de pistón hidráulico proporciona un excelente rendimiento de sellado estático y dinámico, manteniendo una retención de presión fiable.
Fabricado con material de poliuretano de primera calidad, el HPS ofrece una excelente resistencia al desgaste, resistencia al impacto y capacidad antiextrusión. Su diseño de labio flexible es menos sensible a la rectitud y ovalidad del diámetro interior del cilindro, lo que lo convierte en una opción ideal para aplicaciones con menores requisitos de precisión de mecanizado. Para cilindros de doble efecto, se pueden instalar dos sellos espalda con espalda o utilizarse en combinación con otros sistemas de sellado de pistón.
Datos técnicos
| Parámetro | Valor |
| Temperatura de funcionamiento | -30°C a +100°C |
| Presión de trabajo | ≤ 35 MPa |
| Velocidad superficial | ≤ 0.5 m/s |
| Material | PU |
| Tipo de diseño | Sello de pistón de simple efecto |
| Sistema de unidades | Métrico |
Ventajas del producto

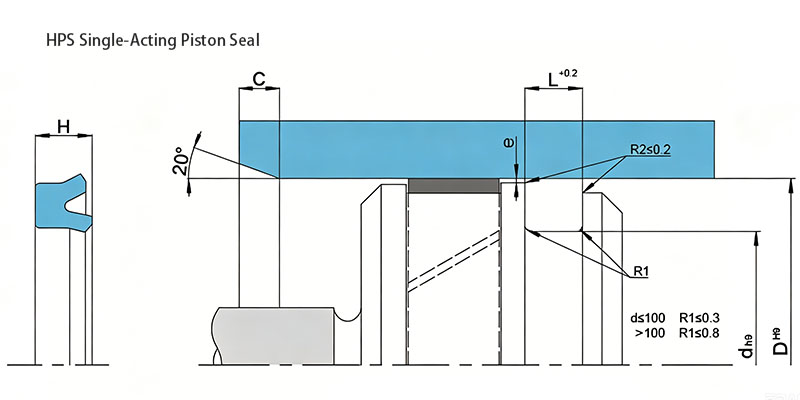

Tabla de parámetros del producto
| Designación | Diámetro del vástago | Diámetro de la ranura del alojamiento | Ancho de la ranura del alojamiento | Elemento de sellado principal |
| [mm] | [mm] | [mm] | ||
| HPS 32X24X6.3 P2001 | 24 | 32 | 6.3 | PU |
| HPS 40X32X6.3 P2001 | 32 | 40 | 6.3 | PU |
| HPS 40X30X7 P2001 | 30 | 40 | 7 | PU |
| HPS 45X35X7 P2001 | 35 | 45 | 7 | PU |
| HPS 50X40X7 P2001 | 40 | 50 | 7 | PU |
| HPS 50X42X6.3 P2001 | 42 | 50 | 6.3 | PU |
| HPS 55X45X7 P2001 | 45 | 55 | 7 | PU |
| HPS 56X45X8 P2001 | 45 | 56 | 8 | PU |
| HPS 60X50X7 P2001 | 50 | 60 | 7 | PU |
| HPS 63X53X7 P2001 | 53 | 63 | 7 | PU |
| HPS 63X53X8 P2001 | 53 | 63 | 8 | PU |
| HPS 65X55X8 P2001 | 55 | 65 | 8 | PU |
| HPS 70X60X7 P2001 | 60 | 70 | 7 | PU |
| HPS 75X65X7 P2001 | 65 | 75 | 7 | PU |
| HPS 80X70X7 P2001 | 70 | 80 | 7 | PU |
| HPS 80X65X12.5 P2001 | 65 | 80 | 12.5 | PU |
| HPS 90X75X10 P2001 | 75 | 90 | 10 | PU |
| HPS 90X75X12.5 P2001 | 75 | 90 | 12.5 | PU |
| HPS 95X80X10 P2001 | 80 | 95 | 10 | PU |
| HPS 100X85X10 P2001 | 85 | 100 | 10 | PU |
| HPS 100X85X12.5 P2001 | 85 | 100 | 12.5 | PU |
| HPS 110X95X10 P2001 | 95 | 110 | 10 | PU |
| HPS 115X100X10 P2001 | 100 | 115 | 10 | PU |
| HPS 120X105X12.5 P2001 | 105 | 120 | 12.5 | PU |
| HPS 125X105X16 P2001 | 105 | 125 | 16 | PU |
| HPS 130X115X10 P2001 | 115 | 130 | 10 | PU |
| HPS 140X125X10 P2001 | 125 | 140 | 10 | PU |
| HPS 150X135X10 P2001 | 135 | 150 | 10 | PU |
| HPS 160X145X10 P2001 | 145 | 160 | 10 | PU |
| HPS 160X140X16 P2001 | 140 | 160 | 16 | PU |
| HPS 170X150X13 P2001 | 150 | 170 | 13 | PU |
| HPS 180X150X20 P2001 | 150 | 180 | 20 | PU |
| HPS 190X175X10 P2001 | 175 | 190 | 10 | PU |
| HPS 200X175X20 P2001 | 175 | 200 | 20 | PU |
| HPS 210X190X13 P2001 | 190 | 210 | 13 | PU |
| HPS 220X200X16.5 P2001 | 200 | 220 | 16.5 | PU |
| HPS 230X210X16 P2001 | 210 | 230 | 16 | PU |
| HPS 240X220X13 P2001 | 220 | 240 | 13 | PU |
| HPS 250X230X16.5 P2001 | 230 | 250 | 16.5 | PU |
| HPS 280X255X20 P2001 | 255 | 280 | 20 | PU |
| HPS 320X290X22 P2001 | 290 | 320 | 22 | PU |
| HPS 360X330X23 P2001 | 330 | 360 | 23 | PU |
Sello de pistón HPS
 |
|
| Código de material | P2001 |
| Velocidad | Hasta 0,5 m/s (1,6 ft/s) |
| Rango de temperatura | -30 °C a +100 °C (–22 a +212 °F) |
| Estándares dimensionales | Algunos tamaños se adaptan a alojamientos de sellos conforme a ISO 6195-B:2013. |
| Lista de tamaños | → Métrico |
| Información adicional | → Sello de pistón de simple efecto |
| Los valores máximos de los parámetros de aplicación (p. ej., velocidad, temperatura) no deben aplicarse de forma continua ni simultáneamente. | |
