El sello de pistón PTFE de doble efecto HPGA cuenta con un anillo de sellado de PTFE, energizador de NBR y anillos de respaldo de nailon para un rendimiento de baja fricción y anti-extrusión, y un sellado fiable en cilindros hidráulicos de servicio pesado. Ideal para sellos de pistón de cilindros hidráulicos de doble efecto.
Número de artículo.:
HPGAPedido (cantidad mínima de pedido):
50Pago:
T/TOrigen del producto:
ChinaPuerto marítimo:
ShanghaiDescripción del producto

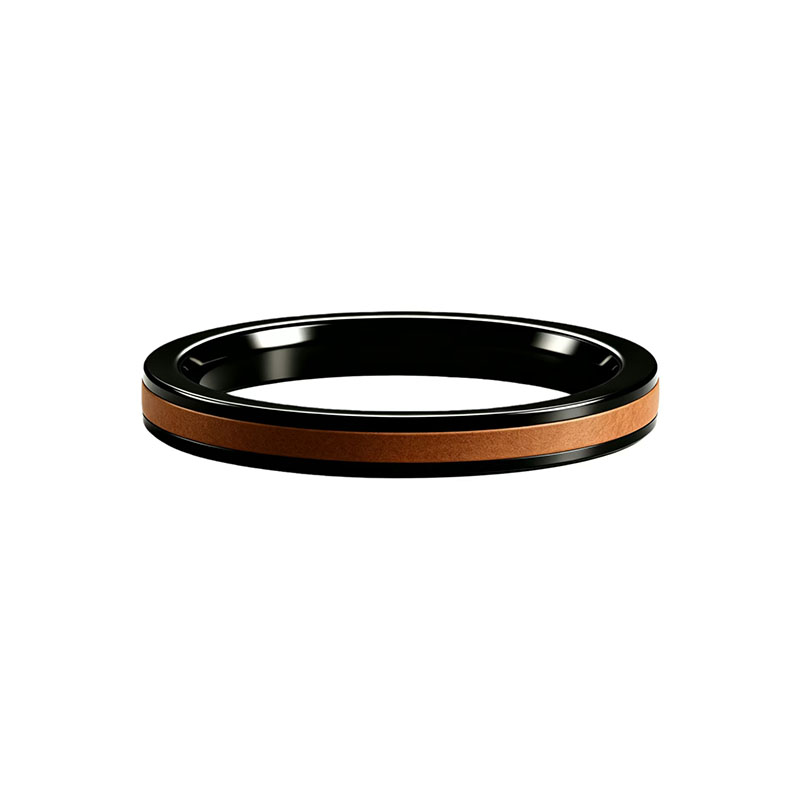

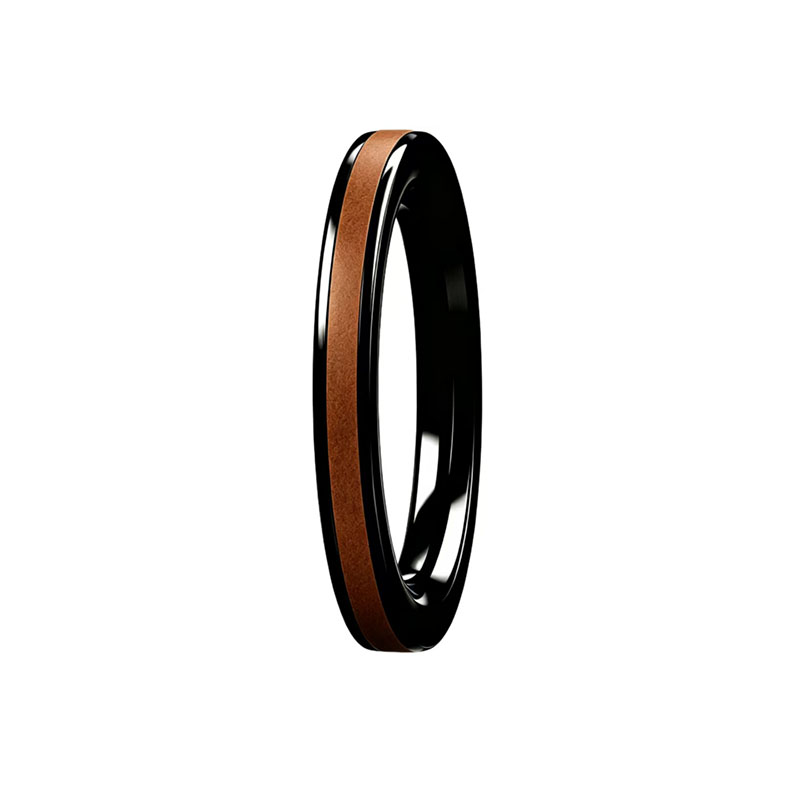

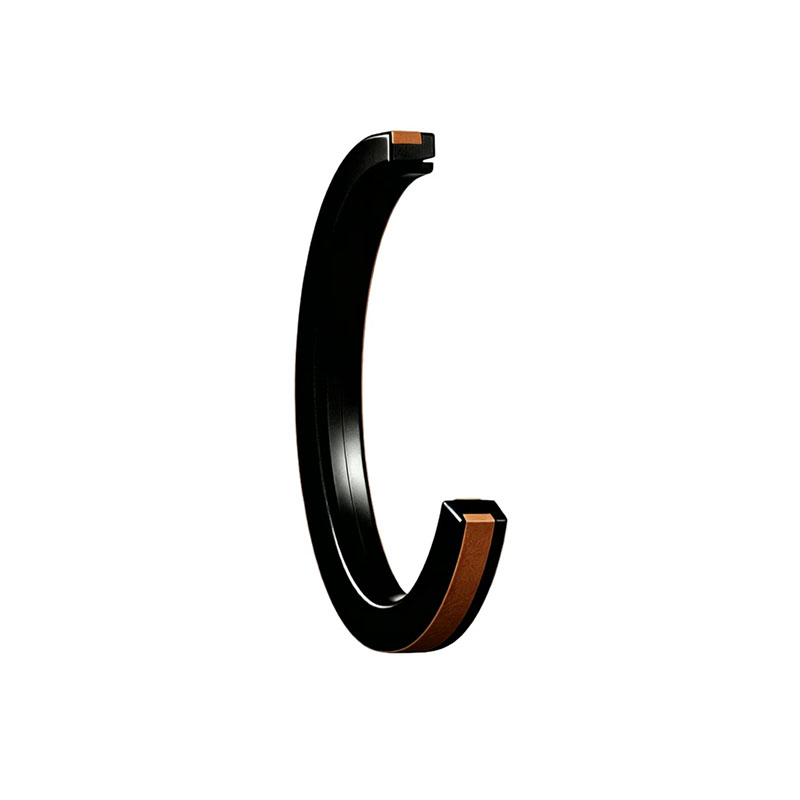

Sello de pistón de PTFE de doble efecto HPGA es una solución de sellado de alto rendimiento diseñada para cilindros hidráulicos. El sello consta de un anillo de sellado de PTFE, un energizador de NBR y dos anillos de nylon modificado antiextrusión, proporcionando un excelente rendimiento de sellado en condiciones de funcionamiento exigentes.
Este sello de pistón compuesto de PTFE de doble efecto combina las características de baja fricción del PTFE con la elasticidad del NBR, garantizando un sellado fiable en ambas direcciones. Su fricción estática y dinámica extremadamente baja ayuda a eliminar los efectos de adherencia-deslizamiento y permite un funcionamiento suave, especialmente en aplicaciones de baja velocidad. Los anillos antiextrusión reforzados proporcionan una excelente resistencia a la extrusión a alta presión y a los picos de presión, haciendo que el HPGA sea ideal para sistemas hidráulicos de cargas pesadas.
Ampliamente utilizado como sello de pistón hidráulico de PTFE en maquinaria de construcción, equipos industriales y aplicaciones hidráulicas móviles, el HPGA ofrece una larga vida útil, alta eficiencia y un rendimiento fiable en entornos exigentes.
Datos técnicos
| Parámetro | Valor |
| Temperatura de funcionamiento | -35°C a +110°C(M5000) -20°C a +130°C(M500H) |
| Presión de trabajo | ≤ 50 MPa |
| Velocidad superficial | ≤ 1.5 m/s |
| Material | PU+NBR/HNBR+Nylon |
| Tipo de diseño | Sello de pistón compuesto |
| Sistema de unidades | Métrico |
Ventajas del producto
Tabla de parámetros del producto
| Designación | Diámetro del vástago | Diámetro de la ranura del alojamiento | Ancho de la ranura del alojamiento | Elemento de sellado principal |
| [mm] | [mm] | [mm] | ||
| HPGA 50X36X9 M500H | 36 | 50 | 9 | PU+HNBR+Nailon |
| HPGA 60X46X9 M500H | 46 | 60 | 9 | PU+HNBR+Nailon |
| HPGA 65X50X11 M500H | 50 | 65 | 11 | PU+HNBR+Nailon |
| HPGA 70X55X11 M500H | 55 | 70 | 11 | PU+HNBR+Nailon |
| HPGA 75X60X11 M500H | 60 | 75 | 11 | PU+HNBR+Nailon |
| HPGA 80X65X11 M500H | 65 | 80 | 11 | PU+HNBR+Nailon |
| HPGA 85X70X11 M500H | 70 | 85 | 11 | PU+HNBR+Nailon |
| HPGA 90X75X11 M500H | 75 | 90 | 11 | PU+HNBR+Nylon |
| HPGA 95X80X11 M500H | 80 | 95 | 11 | PU+HNBR+Nylon |
| HPGA 100X85X12.5 M500H | 85 | 100 | 12.5 | PU+HNBR+Nylon |
| HPGA 105X90X12.5 M500H | 90 | 105 | 12.5 | PU+HNBR+Nylon |
| HPGA 110X95X12.5 M500H | 95 | 110 | 12.5 | PU+HNBR+Nylon |
| HPGA 115X100X12.5 M500H | 100 | 115 | 12.5 | PU+HNBR+Nylon |
| HPGA 120X105X12.5 M500H | 105 | 120 | 12.5 | PU+HNBR+Nylon |
| HPGA 125X102X16 M500H | 102 | 125 | 16 | PU+HNBR+Nylon |
| HPGA 130X107X16 M500H | 107 | 130 | 16 | PU+HNBR+Nailon |
| HPGA 135X112X16 M500H | 112 | 135 | 16 | PU+HNBR+Nailon |
| HPGA 140X117X16 M500H | 117 | 140 | 16 | PU+HNBR+Nailon |
| HPGA 145X122X16 M500H | 122 | 145 | 16 | PU+HNBR+Nailon |
| HPGA 150X127X16 M500H | 127 | 150 | 16 | PU+HNBR+Nailon |
| HPGA 160X137X16 M500H | 137 | 160 | 16 | PU+HNBR+Nailon |
| HPGA 170X147X16 M500H | 147 | 170 | 16 | PU+HNBR+Nailon |
| HPGA 180X157X16 M500H | 157 | 180 | 16 | PU+HNBR+Nailon |
| HPGA 185X162X16 M500H | 162 | 185 | 16 | PU+HNBR+Nailon |
| HPGA 190X167X16 M500H | 167 | 190 | 16 | PU+HNBR+Nailon |
| HPGA 200X177X16 M500H | 177 | 200 | 16 | PU+HNBR+Nailon |
| HPGA 210X187X16 M500H | 187 | 210 | 16 | PU+HNBR+Nailon |
| HPGA 220X197X16 M500H | 197 | 220 | 16 | PU+HNBR+Nailon |
| HPGA 225X202X16 M500H | 202 | 225 | 16 | PU+HNBR+Nailon |
| HPGA 230X207X16 M500H | 207 | 230 | 16 | PU+HNBR+Nailon |
| HPGA 240X217X16 M500H | 217 | 240 | 16 | PU+HNBR+Nailon |
| HPGA 250X222X17.5 M500H | 222 | 250 | 17.5 | PU+HNBR+Nylon |
| HPGA 260X232X17.5 M500H | 232 | 260 | 17.5 | PU+HNBR+Nylon |
| HPGA 270X242X17.5 M500H | 242 | 270 | 17.5 | PU+HNBR+Nylon |
| HPGA 280X252X17.5 M500H | 252 | 280 | 17.5 | PU+HNBR+Nylon |
| HPGA 300X272X17.5 M500H | 272 | 300 | 17.5 | PU+HNBR+Nylon |
| HPGA 320X292X17.5 M500H | 292 | 320 | 17.5 | PU+HNBR+Nylon |

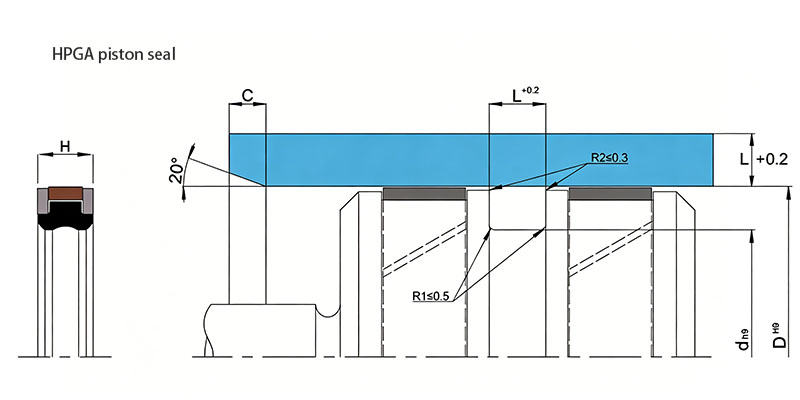

Sello de pistón HPGA
 |
|
| Código de material | M5000/M500H |
| Velocidad | Hasta 1,5 m/s (4,8 pies/s) |
| Rango de temperatura | De -35 °C a +110 °C (–31 a +230 °F) De -20 °C a +130 °C (–4 a +266 °F) |
| Estándares dimensionales | Algunos tamaños se ajustan a alojamientos de sellos conforme a ISO 6195-B:2013. |
| Lista de tamaños | → Métrico |
| Información adicional | → Sello de pistón de doble efecto |
| Los valores máximos de los parámetros de aplicación (p. ej., velocidad, temperatura) no deben aplicarse de forma continua ni simultáneamente. | |
