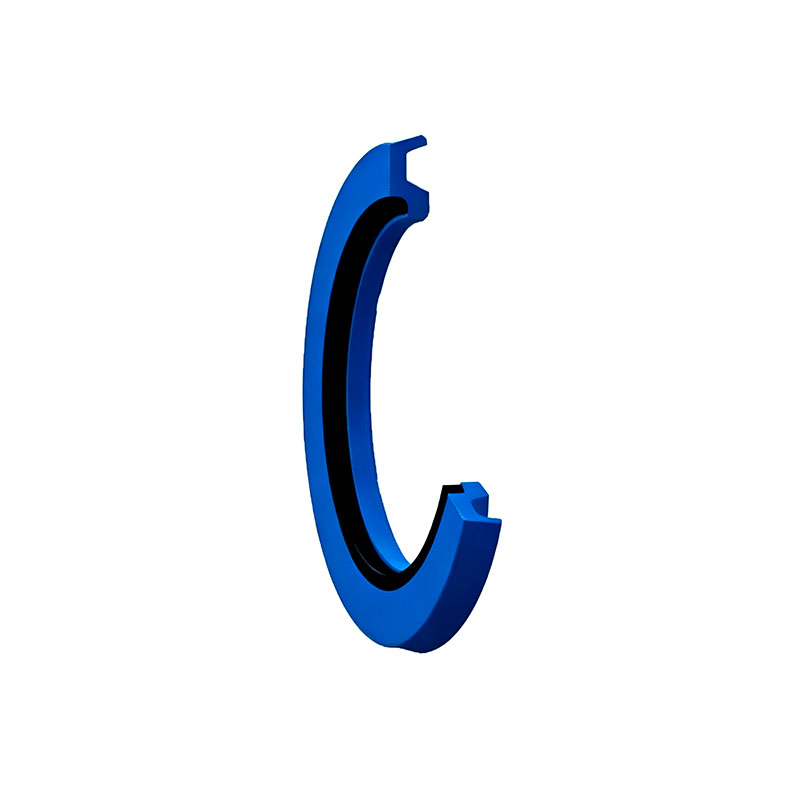

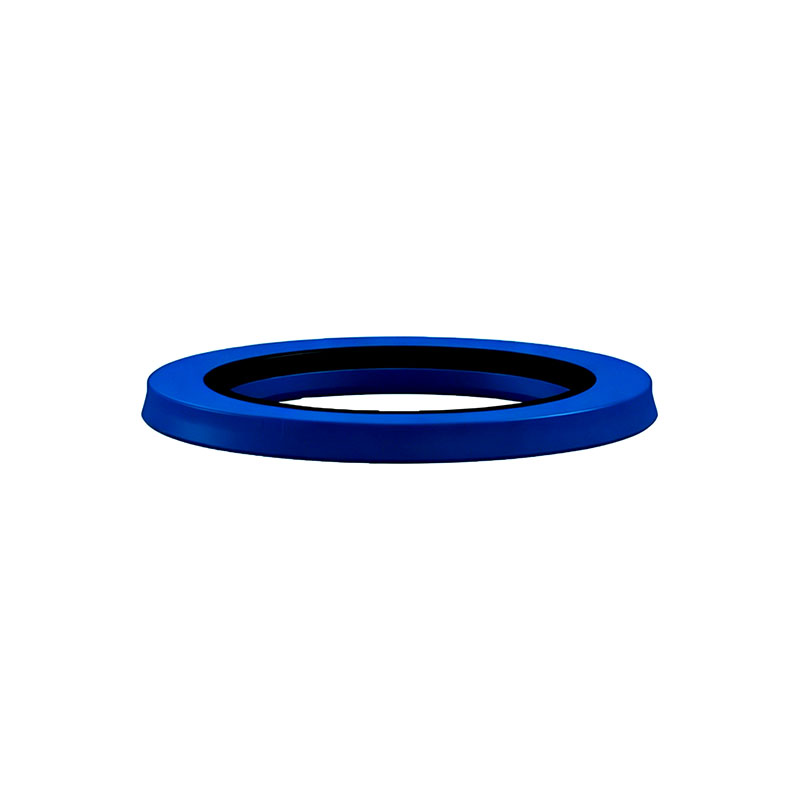

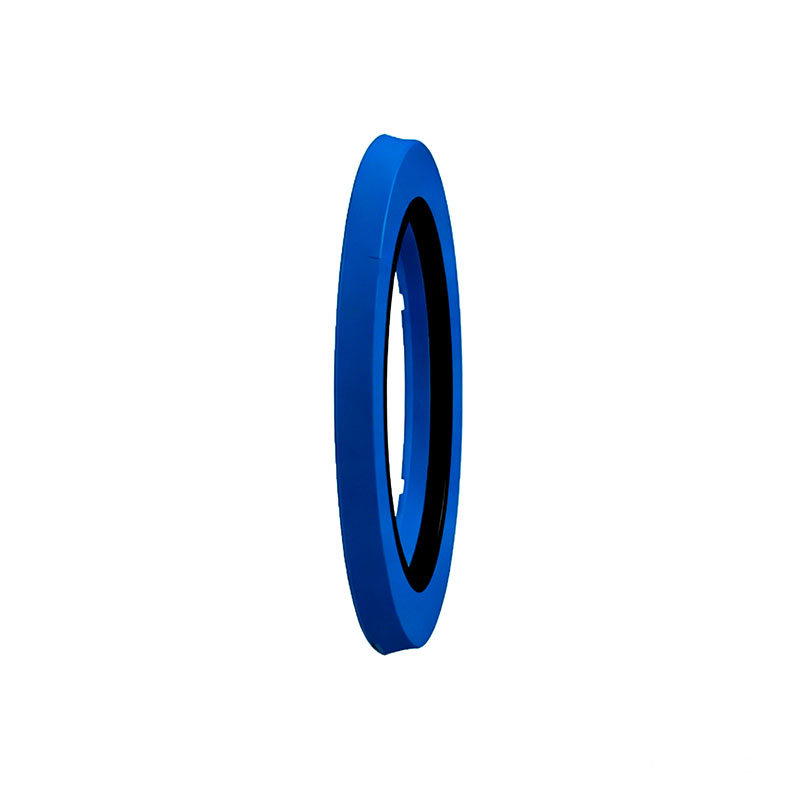

El sello de varilla hidráulico métrico HRX cuenta con un elemento de sellado de poliuretano y un anillo de respaldo reforzado para ofrecer excelente resistencia al desgaste, rendimiento de alivio de presión y capacidad anti-extrusión. Ideal para cilindros hidráulicos utilizados en maquinaria de construcción, vehículos industriales y equipos hidráulicos de alta resistencia.
Número de artículo.:
HRXPedido (cantidad mínima de pedido):
50Pago:
T/TOrigen del producto:
ChinaPuerto marítimo:
ShanghaiDescripción del producto
Sello de vástago hidráulico métrico HRX es un sello de vástago de alto rendimiento diseñado para cilindros hidráulicos que funcionan en condiciones exigentes. Al combinar un elemento de sellado de poliuretano resistente al desgaste con un anillo de respaldo reforzado, proporciona un rendimiento de sellado fiable, alivio eficaz de la presión y una protección mejorada para el sistema de sellado principal.
Su labio exterior especialmente diseñado cuenta con ranuras de alivio de presión que liberan eficazmente la contrapresión acumulada, ayudando a evitar daños en el sello de vástago principal. Con excelente resistencia al desgaste, resistencia al impacto y capacidad antiextrusión, este sello de vástago de PU para cilindro hidráulico en aplicaciones es ideal para equipos de servicio pesado, incluidos sistemas de sellado de vástago de cilindros de excavadoras, donde la durabilidad y la fiabilidad a largo plazo son esenciales.
Datos técnicos
| Parámetro | Valor |
| Temperatura de funcionamiento | -30°C a +100°C(M2005) |
| -20°C a +120°C(MF112) | |
| Presión de trabajo | ≤ 50 MPa |
| Velocidad superficial | ≤ 1 m/s |
| Material | PU+POM (M2005) |
| PU+Nylon (M2112) | |
| Tipo de diseño | Sello de vástago hidráulico métrico |
| Sistema de unidades | Métrico |
Aplicaciones

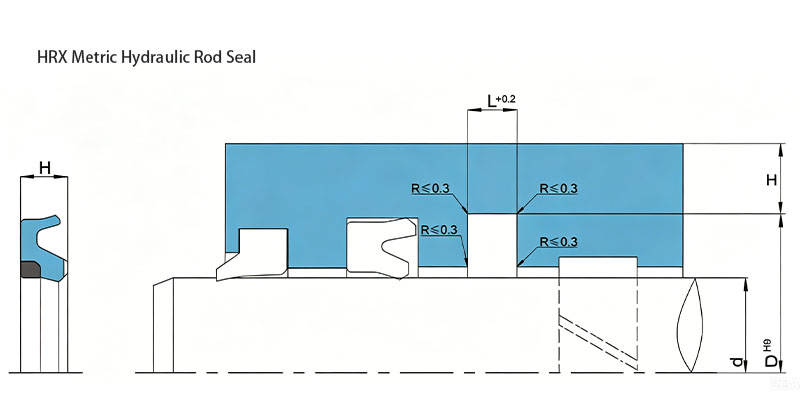

Tabla de parámetros del producto
| Designación | Diámetro del vástago | Diámetro de la ranura del alojamiento | Ancho de la ranura del alojamiento | Elemento de sellado principal |
| [mm] | [mm] | [mm] | ||
| HRX 40X55.5X6.3 MF112 | 40 | 55.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 45X60.5X6.3 MF112 | 45 | 60.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 50X65.5X6.3 MF112 | 50 | 65.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 55X70.5X6.3 MF112 | 55 | 70.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 60X75.5X6.3 MF112 | 60 | 75.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 63X78.5X6.3 MF112 | 63 | 78.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 65X80.5X6.3 MF112 | 65 | 80.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 70X85.5X6.3 MF112 | 70 | 85.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 75X90.5X6.3 MF112 | 75 | 90.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 80X95.5X6.3 MF112 | 80 | 95.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 85X100.5X6.3 MF112 | 85 | 100.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 90X105.5X6.3 MF112 | 90 | 105.5 | 6.3 | PU+POM、PU+Nailon |
| HRX 95X110.5X6.3 MF112 | 95 | 110.5 | 6.3 | PU+POM、PU+Nailon |
| HRX 100X115.5X6.3 MF112 | 100 | 115.5 | 6.3 | PU+POM、PU+Nailon |
| HRX 105X120.5X6.3 MF112 | 105 | 120.5 | 6.3 | PU+POM、PU+Nailon |
| HRX 110X125.5X6.3 MF112 | 110 | 125.5 | 6.3 | PU+POM、PU+Nailon |
| HRX 115X130.5X6.3 MF112 | 115 | 130.5 | 6.3 | PU+POM、PU+Nailon |
| HRX 120X135.5X6.3 MF112 | 120 | 135.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 125X140.5X6.3 MF112 | 125 | 140.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 130X145.5X6.3 MF112 | 130 | 145.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 140X155.5X6.3 MF112 | 140 | 155.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 150X165.5X6.3 MF112 | 150 | 165.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 160X175.5X6.3 MF112 | 160 | 175.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 170X185.5X6.3 MF112 | 170 | 185.5 | 6.3 | PU+POM、PU+nailon |
| HRX 180X195.5X6.3 MF112 | 180 | 195.5 | 6.3 | PU+POM、PU+nailon |
| HRX 190X205.5X6.3 MF112 | 190 | 205.5 | 6.3 | PU+POM、PU+nailon |
| HRX 200X221X8 MF112 | 200 | 221 | 8 | PU+POM、PU+nailon |
| HRX 220X241X8 MF112 | 220 | 241 | 8 | PU+POM、PU+nailon |
Junta de vástago HRX
 |
|
| Código de material | M2005、MF112 |
| Velocidad | Hasta 1 m/s (3.2 ft/s) |
| Rango de temperatura | -30°C a +100°C(–22 a +212 °F) |
| -20°C a +120°C(–4 a +248 °F) | |
| Estándares dimensionales | Algunos tamaños se adaptan a alojamientos de sellos conforme a ISO 6195-B:2013. |
| Lista de tamaños | → Métrico |
| Información adicional | → Sello de vástago hidráulico métrico |
| Los valores máximos de los parámetros de aplicación (por ejemplo, velocidad, temperatura) no deben aplicarse de forma continua ni simultáneamente. | |
