El sello de pistón de doble efecto HPB adopta una estructura combinada de PU+NBR, un sello de pistón bidireccional resistente al desgaste para cilindros hidráulicos de presión media-alta. Adecuado para maquinaria agrícola y de construcción, con tamaños y materiales personalizados disponibles.
Número de artículo.:
HPBPedido (cantidad mínima de pedido):
50Pago:
T/TOrigen del producto:
ChinaPuerto marítimo:
ShanghaiDescripción del producto

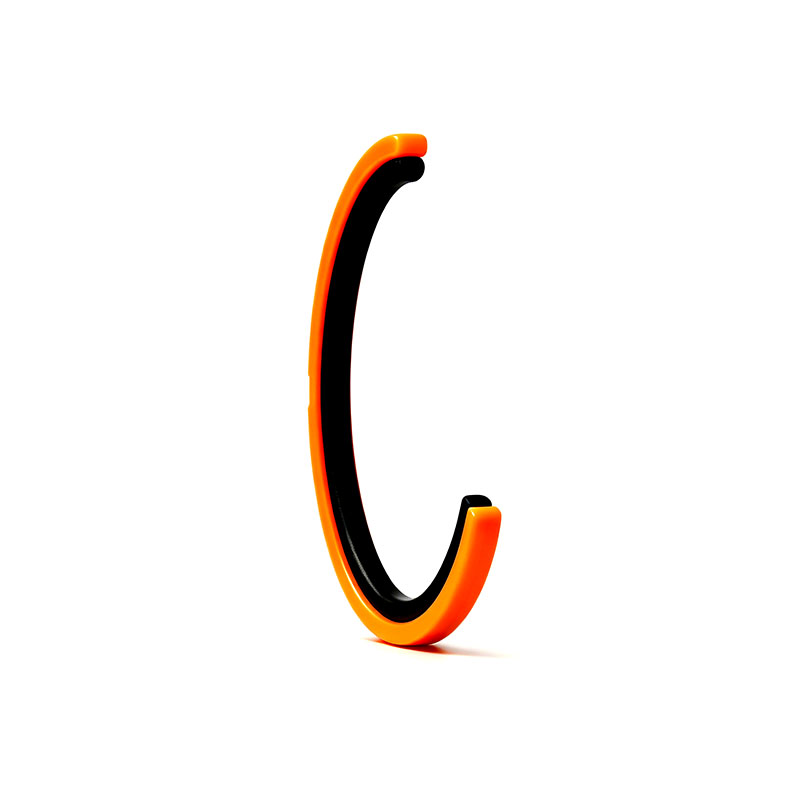

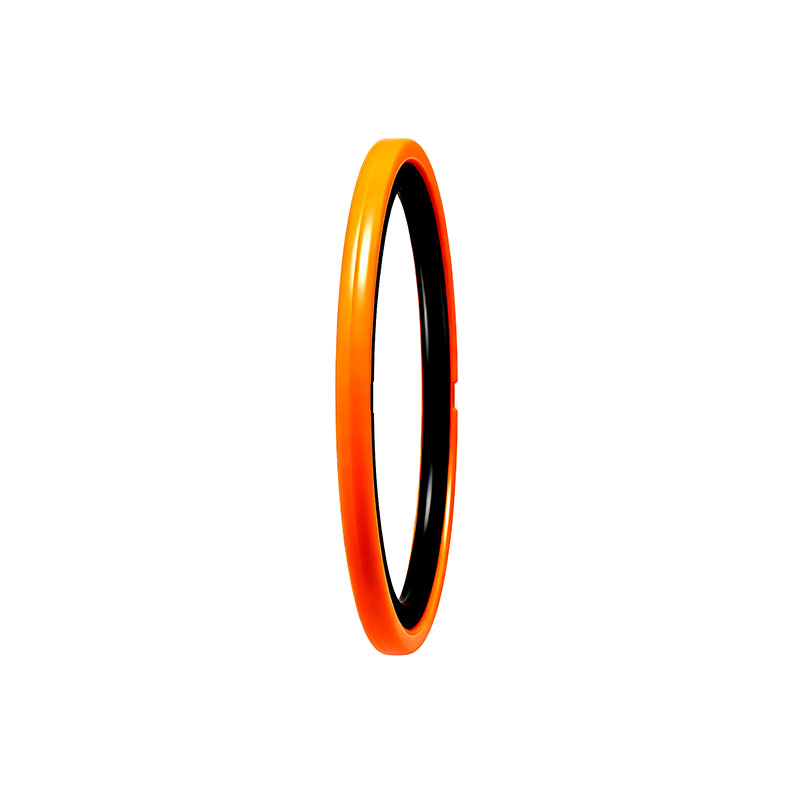

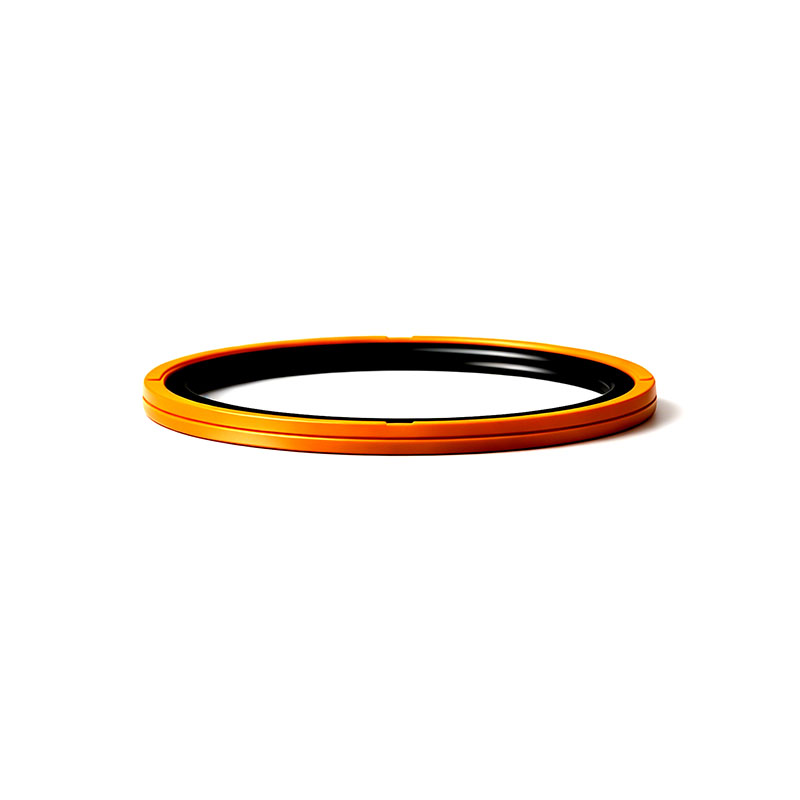

El sello de pistón HPB es un sello compuesto de doble efecto que consta de un anillo deslizante de poliuretano y una junta tórica que sirve como elemento de precarga. Es adecuado para aplicaciones que utilizan aceite hidráulico en cilindros hidráulicos.
Este sello de pistón ofrece un excelente rendimiento de sellado dinámico y estático. El anillo deslizante y la junta tórica pueden seleccionarse de forma flexible entre diferentes materiales según el medio fluido específico y la temperatura de funcionamiento, satisfaciendo diversas condiciones de operación.
Su exclusivo diseño anular garantiza una distribución uniforme de la presión radial, evitando eficazmente el desplazamiento y la extrusión del sello, y manteniendo un sellado fiable incluso en condiciones de impacto de alta presión.
Datos técnicos
| Parámetro | Valor |
| Temperatura de funcionamiento | -30°C a +120°C |
| Presión de trabajo | ≤ 25 MPa |
| Velocidad superficial | ≤ 0.5 m/s |
| Material | PU + NBR |
| Tipo de diseño | Sello de pistón de doble efecto |
| Sistema de unidades | Métrico |
Ventajas
Los anillos deslizantes de poliuretano ofrecen una resistencia al desgaste excepcional, prolongando significativamente la vida útil del sello.
Mantiene un excelente rendimiento de sellado tanto en condiciones dinámicas como estáticas, adaptándose a una amplia gama de condiciones de operación.
El diseño combinado con junta tórica presenta una pequeña dimensión axial, lo que lo hace adecuado para cilindros hidráulicos pequeños y compactos.
Simplemente presiónelo desde el diámetro exterior; no se requieren herramientas especiales. Aplique lubricante antes de la instalación para completar el proceso.

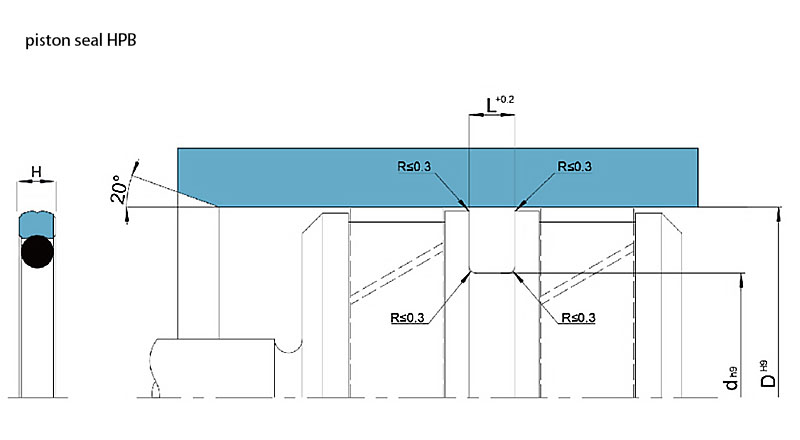

Tabla de parámetros del producto
| Designación | Diámetro del vástago | Diámetro de la ranura del alojamiento | Ancho de la ranura del alojamiento | Elemento de sellado principal |
| [mm] | [mm] | [mm] | ||
| HPB 40X29X4.2 M6112 | 29 | 40 | 4.2 | PU + NBR |
| HPB 45X34X4.2 M6112 | 34 | 45 | 4.2 | PU + NBR |
| HPB 50X39X4.2 M6112 | 39 | 50 | 4.2 | PU + NBR |
| HPB 55X44X4.2 M6112 | 44 | 55 | 4.2 | PU + NBR |
| HPB 60X49X4.2 M6112 | 49 | 60 | 4.2 | PU + NBR |
| HPB 63X52X4.2 M6112 | 52 | 63 | 4.2 | PU + NBR |
| HPB 65X54X4.2 M6112 | 54 | 65 | 4.2 | PU + NBR |
| HPB 70X59X4.2 M6112 | 59 | 70 | 4.2 | PU + NBR |
| HPB 75X64X4.2 M6112 | 64 | 75 | 4.2 | PU + NBR |
| HPB 75X59.5X6.3 M6112 | 59.5 | 75 | 6.3 | PU + NBR |
| HPB 80X64.5X6.3 M6112 | 64.5 | 80 | 6.3 | PU + NBR |
| HPB 90X74.5X6.3 M6112 | 74.5 | 90 | 6.3 | PU + NBR |
| HPB 95X79.5X6.3 M6112 | 79.5 | 95 | 6.3 | PU + NBR |
| HPB 100X84.5X6.3 M6112 | 84.5 | 100 | 6.3 | PU + NBR |
| HPB 105X89.5X6.3 M6112 | 89.5 | 105 | 6.3 | PU + NBR |
| HPB 110X94.5X6.3 M6112 | 94.5 | 110 | 6.3 | PU + NBR |
| HPB 115X99.5X6.3 M6112 | 99.5 | 115 | 6.3 | PU + NBR |
| HPB 120X104.5X6.3 M6112 | 104.5 | 120 | 6.3 | PU + NBR |
| HPB 125X109.5X6.3 M6112 | 109.5 | 125 | 6.3 | PU + NBR |
| HPB 130X114.5X6.3 M6112 | 114.5 | 130 | 6.3 | PU + NBR |
| HPB 135X114X8.1 M6112 | 114 | 135 | 8.1 | PU + NBR |
| HPB 140X119X8.1 M6112 | 119 | 140 | 8.1 | PU + NBR |
| HPB 145X124X8.1 M6112 | 124 | 145 | 8.1 | PU + NBR |
| HPB 160X139X8.1 M6112 | 139 | 160 | 8.1 | PU + NBR |
| HPB 165X144X8.1 M6112 | 144 | 165 | 8.1 | PU + NBR |
| HPB 180X159X8.1 M6112 | 159 | 180 | 8.1 | PU + NBR |
| HPB 185X164X8.1 M6112 | 164 | 185 | 8.1 | PU + NBR |
| HPB 200X179X8.1 M6112 | 179 | 200 | 8.1 | PU + NBR |
| HPB 210X189X8.1 M6112 | 189 | 210 | 8.1 | PU + NBR |
Sello de pistón HPB
 |
|
| Códigos de materiales | M6112 |
| Presión | Alta presión |
| Velocidad | Hasta 0,5 m/s (1,6 pies/s) |
| Rango de temperatura |  |
 |
Rango de temperatura extremadamente baja: puede estar expuesto de forma intermitente (por ejemplo, durante el arranque en frío) sin dañar el sello, pero el rendimiento del sello puede verse comprometido mientras se encuentre en este rango |
 |
Temperaturas por debajo del rango de funcionamiento recomendado: el rendimiento del sello depende del diseño del sistema (se recomienda una disposición de guiado de precisión) |
 |
Rango de temperatura de funcionamiento recomendado para este perfil y material |
 |
|
 |
Rango de temperatura extremadamente alta: solo exposición ocasional a corto plazo (por ejemplo, cilindro en horno de curado de un proceso de recubrimiento en polvo) |
| Normas dimensionales | Diseñado para adaptarse a las dimensiones estándar del alojamiento según ISO 5597:2010. |
| Lista de tamaños | → Métrico |
| Los valores máximos de los parámetros de aplicación (p. ej., presión, velocidad, temperatura, e-gap) no deben aplicarse de forma continua ni simultáneamente. | |
