El sello de pistón de goma HPK combina un anillo de sellado de nailon modificado con un energizador elastomérico para ofrecer una excelente resistencia al desgaste, baja fricción y un alto rendimiento de sellado a alta presión. Ideal para equipos hidráulicos de servicio pesado que funcionan en condiciones exigentes.
Número de artículo.:
HPKPedido (cantidad mínima de pedido):
50Pago:
T/TOrigen del producto:
ChinaPuerto marítimo:
ShanghaiDescripción del producto

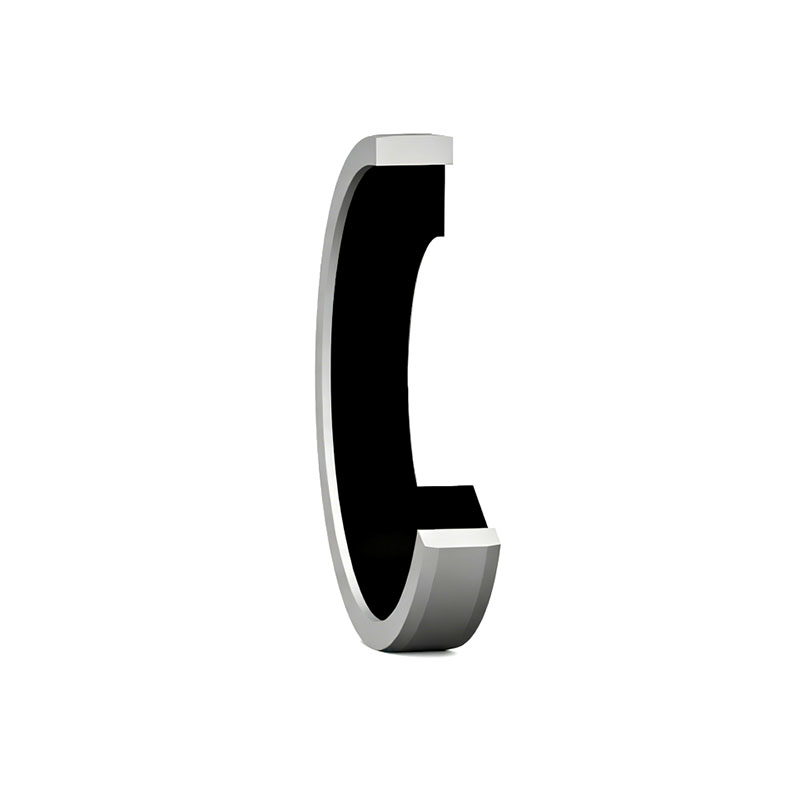

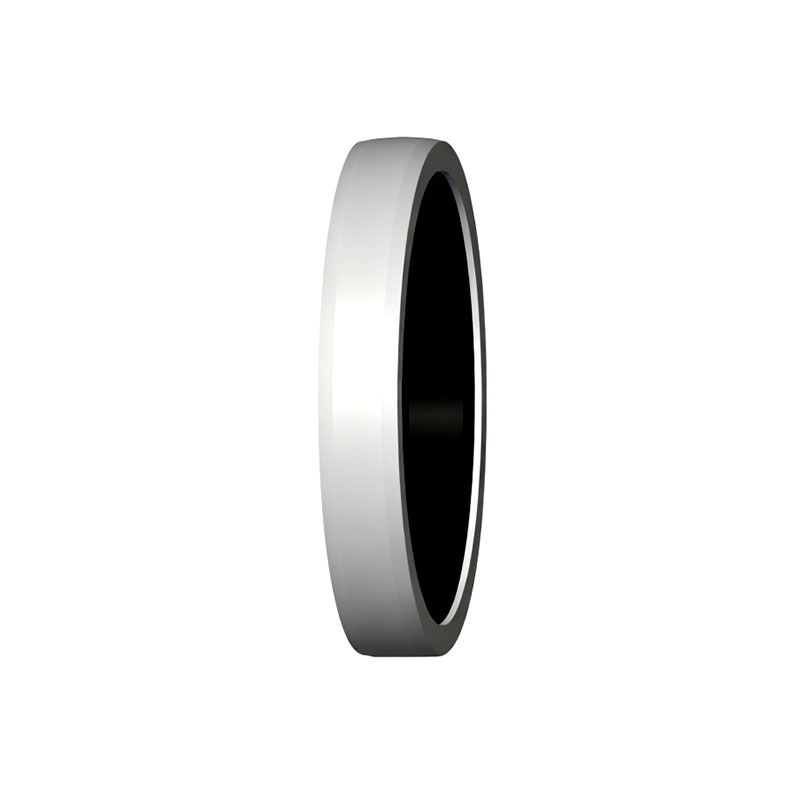

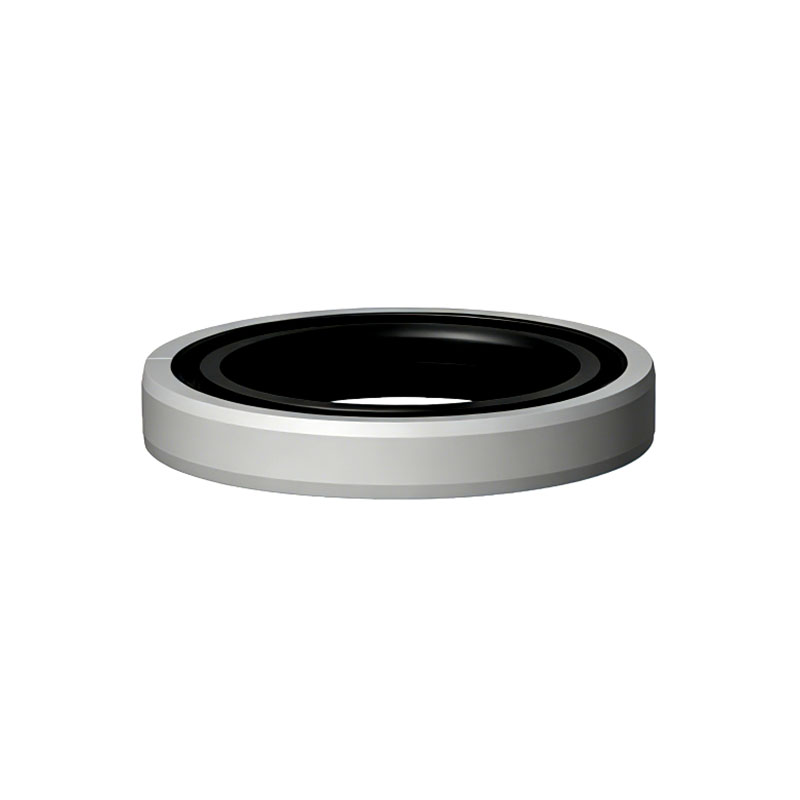

El sello de pistón de goma HPK es una solución de sellado compuesto robusta diseñada para aplicaciones hidráulicas de alta resistencia. Está compuesto por un anillo de sellado de nailon modificado dividido y un energizador elastomérico, combinando un excelente rendimiento de sellado con una superior resistencia al desgaste y a la extrusión.
Como sello de pistón de doble efecto HPK fiable, el sello proporciona un funcionamiento estable en condiciones de alta presión y permanece insensible a los picos de presión. Su baja fricción de arranque y funcionamiento garantiza un movimiento suave del cilindro sin efecto de adherencia-deslizamiento, incluso a bajas velocidades. El diseño de anillo dividido también permite una instalación sencilla sin herramientas especiales, lo que lo convierte en una opción ideal para sistemas hidráulicos exigentes donde la durabilidad y la fiabilidad son esenciales.
Datos técnicos
| Parámetro | Valor |
| Temperatura de funcionamiento | -30°C a +110°C |
| Presión de trabajo | ≤ 50 MPa |
| Velocidad superficial | ≤ 1 m/s |
| Material | NBR+Nailon |
| Tipo de diseño | Sello de pistón NBR |
| Sistema de unidades | Métrico |
Aplicaciones
El sello de pistón HPK se utiliza ampliamente en equipos hidráulicos pesados, prensas hidráulicas, maquinaria de construcción, equipos de minería y otros sistemas hidráulicos de alta carga. Es especialmente adecuado para aplicaciones que funcionan bajo presiones extremadamente altas, con presiones de trabajo de hasta 80 MPa e incluso superiores en determinadas condiciones.

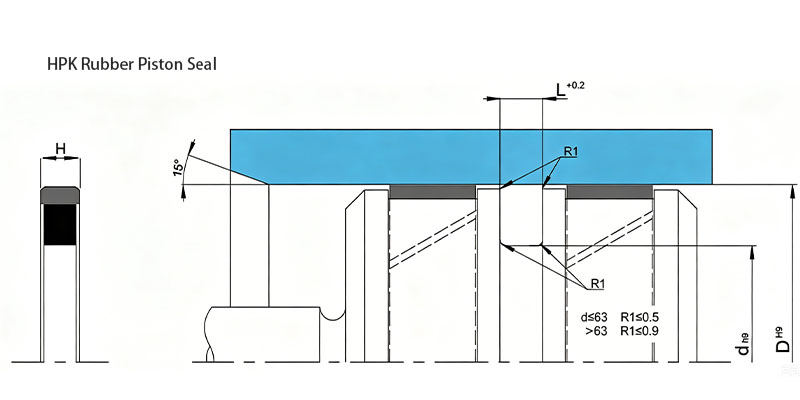

Tabla de parámetros del producto
| Designación | Diámetro del vástago | Diámetro de la ranura del alojamiento | Ancho de la ranura del alojamiento | Elemento de sellado principal |
| [mm] | [mm] | [mm] | ||
| HPK 32X21X4.2 M4000 | 21 | 32 | 4.2 | NBR+Nailon |
| HPK 40X29X4.2 M4000 | 29 | 40 | 4.2 | NBR+Nailon |
| HPK 50X39X4.2 M4000 | 39 | 50 | 4.2 | NBR+Nailon |
| HPK 55X44X4.2 M4000 | 44 | 55 | 4.2 | NBR+Nailon |
| HPK 60X49X4.2 M4000 | 49 | 60 | 4.2 | NBR+Nailon |
| HPK 63X47.5X6.3 M4000 | 47.5 | 63 | 6.3 | NBR+Nailon |
| HPK 63X44.7X7 M4000 | 44.7 | 63 | 7 | NBR+Nailon |
| HPK 70X59X4.2 M4000 | 59 | 70 | 4.2 | NBR+Nailon |
| HPK 75X54X8.1 M4000 | 54 | 75 | 8.1 | NBR+Nailon |
| HPK 80X59X8.1 M4000 | 59 | 80 | 8.1 | NBR+Nailon |
| HPK 80X64.5X6.3 M4000 | 64.5 | 80 | 6.3 | NBR+Nailon |
| HPK 85X64X8.1 M4000 | 64 | 85 | 8.1 | NBR+Nailon |
| HPK 90X69X8.1 M4000 | 69 | 90 | 8.1 | NBR+Nailon |
| HPK 90X74.5X6.3 M4000 | 74.5 | 90 | 6.3 | NBR+Nailon |
| HPK 95X74X8.1 M4000 | 74 | 95 | 8.1 | NBR+Nailon |
| HPK 100X84.5X6.3 M4000 | 84.5 | 100 | 6.3 | NBR+Nailon |
| HPK 105X84X8.1 M4000 | 84 | 105 | 8.1 | NBR+Nailon |
| HPK 110X94.5X6.3 M4000 | 94.5 | 110 | 6.3 | NBR+Nailon |
| HPK 115X94X8.1 M4000 | 94 | 115 | 8.1 | NBR+Nailon |
| HPK 120X99X8.1 M4000 | 99 | 120 | 8.1 | NBR+Nailon |
| HPK 125X104X8.1 M4000 | 104 | 125 | 8.1 | NBR+Nailon |
| HPK 125X109.5X6.3 M4000 | 109.5 | 125 | 6.3 | NBR+Nailon |
| HPK 130X109X8.1 M4000 | 109 | 130 | 8.1 | NBR+Nailon |
| HPK 135X114X8.1 M4000 | 114 | 135 | 8.1 | NBR+Nailon |
| HPK 140X119X8.1 M4000 | 119 | 140 | 8.1 | NBR+Nailon |
| HPK 145X124X8.1 M4000 | 124 | 145 | 8.1 | NBR+Nailon |
| HPK 150X129X8.1 M4000 | 129 | 150 | 8.1 | NBR+Nailon |
| HPK 160X139X8.1 M4000 | 139 | 160 | 8.1 | NBR+Nailon |
| HPK 165X144X8.1 M4000 | 144 | 165 | 8.1 | NBR+Nailon |
| HPK 170X149X8.1 M4000 | 149 | 170 | 8.1 | NBR+Nailon |
| HPK 175X154X8.1 M4000 | 154 | 175 | 8.1 | NBR+Nailon |
| HPK 180X159X8.1 M4000 | 159 | 180 | 8.1 | NBR+Nailon |
| HPK 190X169X8.1 M4000 | 169 | 190 | 8.1 | NBR+Nailon |
| HPK 200X179X8.1 M4000 | 179 | 200 | 8.1 | NBR+Nailon |
| HPK 210X189X8.1 M4000 | 189 | 210 | 8.1 | NBR+Nailon |
| HPK 220X199X8.1 M4000 | 199 | 220 | 8.1 | NBR+Nailon |
| HPK 230X209X8.1 M4000 | 209 | 230 | 8.1 | NBR+Nailon |
| HPK 240X215X8.1 M4000 | 215 | 240 | 8.1 | NBR+Nailon |
| HPK 250X229X8.1 M4000 | 229 | 250 | 8.1 | NBR+Nailon |
| HPK 270X249X8.1 M4000 | 249 | 270 | 8.1 | NBR+Nailon |
| HPK 280X255.5X8.1 M4000 | 255.5 | 280 | 8.1 | NBR+Nailon |
| HPK 300X272X9.5 M4000 | 272 | 300 | 9.5 | NBR+Nailon |
| HPK 320X292X9.5 M4000 | 292 | 320 | 9.5 | NBR+Nailon |
Sello de pistón HPK
 |
|
| Códigos de materiales | M4000 |
| Presión | Alta presión |
| Velocidad | Hasta 1 m/s (3.2 ft/s) |
| Rango de temperatura |  |
 |
Rango de temperatura extremadamente baja: puede estar expuesto de forma intermitente (por ejemplo, durante un arranque en frío) sin daños en el sello, pero el rendimiento del sello puede verse comprometido mientras permanezca en este rango |
 |
Temperaturas por debajo del rango de funcionamiento recomendado: el rendimiento del sello depende del diseño del sistema (se recomienda una disposición de guiado de precisión) |
 |
Rango de temperatura de funcionamiento recomendado para este perfil y material |
 |
Temperaturas por encima del rango de funcionamiento recomendado: aceptable solo con presión, velocidad, e-gap reducidos y/o con el uso de un anillo antiextrusión de cara completa |
 |
Rango de temperatura extremadamente alta: solo exposición ocasional a corto plazo (por ejemplo, cilindro en horno de curado de un proceso de recubrimiento en polvo) |
| Estándares de dimensiones | Diseñado para ajustarse a las dimensiones de alojamiento estándar según ISO 5597:2010. |
| Lista de tamaños | → Métrico |
| Información adicional | → Sello de pistón de doble efecto |
| Los valores máximos de los parámetros de aplicación (por ejemplo, presión, velocidad, temperatura, e-gap) no deben aplicarse de forma continua ni simultáneamente. | |
